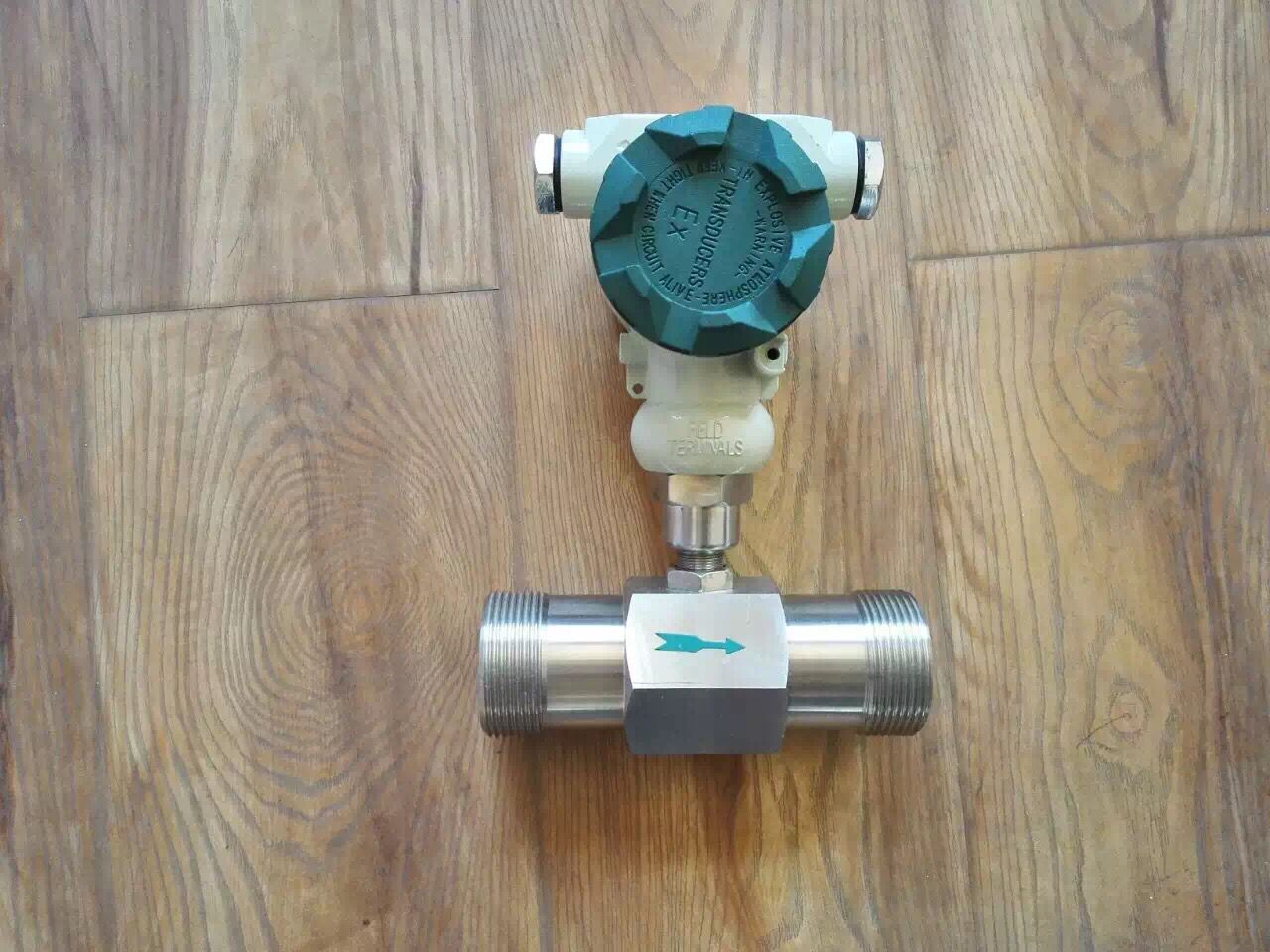

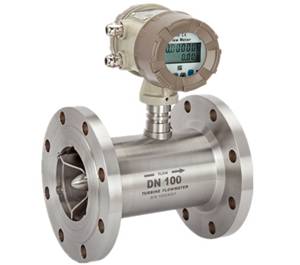

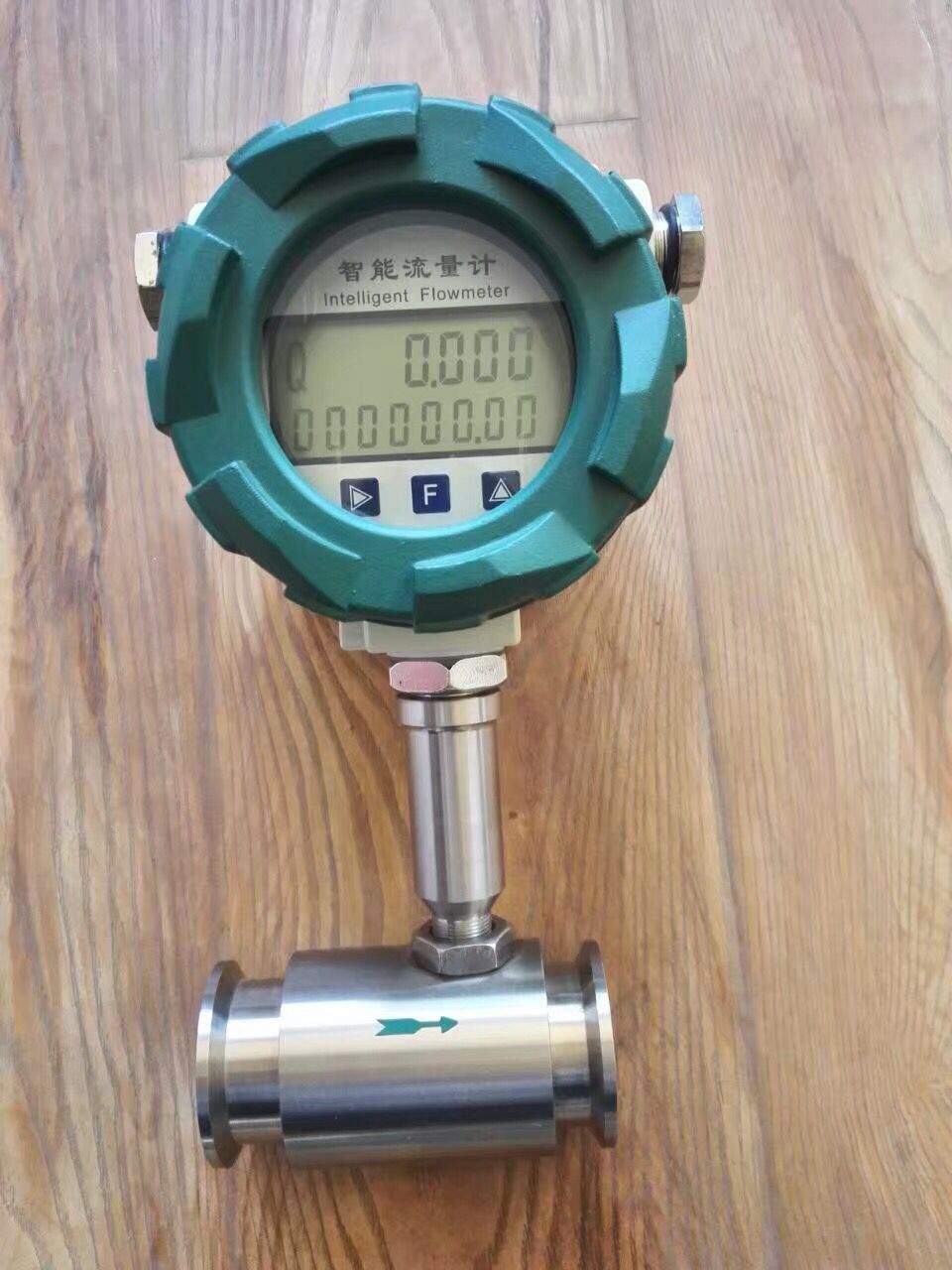

ZQ-LWGY液體渦輪流量計
產品特點：
液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過液體渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
產品應用：廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。
.jpg)
一．產品概述
三．基本參數與技術性能
技術性能：表1
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
|
精度等級
|
±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
4-20mADC電流信號（LWGY-□C型）
|
|
供電電源
|
LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC
|
|
信號傳輸線
|
2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
內螺紋M20×1.5（LWGY-□C型）
|
|
防爆等級
|
ExdIIBT6
|
|
防護等級
|
IP65
|
四.產品測量范圍及工作壓力：表2
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
|
|
公稱通徑
（mm）
|
L(mm)
|
H(mm)
|
G
|
Lˊ(mm)
|
D(mm)
|
d(mm)
|
孔數
|
|
LWGY-4
|
4
|
275
|
145
|
G1/2
|
215
|
|
|
|
|
LWGY-6
|
6
|
275
|
145
|
G1/2
|
215
|
|
|
|
|
LWGY-10
|
10
|
455
|
165
|
G1/2
|
350
|
|
|
|
|
LWGY-15
|
15
|
75
|
173
|
G1
|
|
Ф65
|
Ф14
|
4
|
|
LWGY-25
LWGY-32
|
25
32
|
100
140
|
180
|
G5/4
G2
|
|
Ф85
Ф100
|
Ф14
|
4
|
|
LWGY-40
|
40
|
140
|
178
|
G2
|
|
Ф14
|
|
4
|
|
LWGY-50
|
50
|
150
|
252
|
|
|
Ф125
|
Ф18
|
4
|
|
LWGY-80
|
80
|
200
|
287
|
|
|
Ф160
|
Ф18
|
8
|
|
LWGY-100
|
100
|
220
|
322
|
|
|
Ф180
|
Ф18
|
8
|
|
LWGY-150
|
150
|
300
|
367
|
|
|
Ф250
|
Ф25
|
8
|
|
LWGY-200
|
200
|
360
|
415
|
|
|
Ф295
|
Ф23
|
12
|
|
型 號
|
說 明
|
|||||||
|
ZQ-LWGY─
|
□
|
/□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
|
公
稱
通
徑
|
4
|
|
|
|
|
|
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
|
|
6
|
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
|
|||||||
|
10
|
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
|
|||||||
|
15
|
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
|
|||||||
|
20
|
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
|
|||||||
|
25
|
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
|
|||||||
|
32
|
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
|
|||||||
|
40
|
40mm，標準量程2～20m3/h，寬量程為1～20m3/h
|
|||||||
|
50
|
50mm，標準量程4～40m3/h，寬量程為2～40m3/h
|
|||||||
|
65
|
65mm，標準量程7～70m3/h，寬量程為4～70m3/h
|
|||||||
|
80
|
80mm，標準量程10～100m3/h，寬量程為5～100m3/h
|
|||||||
|
100
|
100mm，標準量程20～200m3/h，寬量程為10～200m3/h
|
|||||||
|
125
|
125mm，標準量程25～250m3/h，寬量程為13～250m3/h
|
|||||||
|
150
|
150mm，標準量程30～300m3/h，寬量程為15～300m3/h
|
|||||||
|
200
|
200mm，標準量程80～800m3/h，寬量程為40～800m3/h
|
|||||||
|
類型
|
B
|
電池供電現場顯示型
|
||||||
|
C
|
現場顯示/4～20mA 兩線制電流輸出
|
|||||||
|
C1
|
現場顯示/RS485通訊協議
|
|||||||
|
C2
|
現場顯示/HART通訊協議
|
|||||||
|
精度等級
|
05
|
精度0.5級
|
||||||
|
10
|
精度1.0級
|
|||||||
|
渦 輪
類 型
|
W
|
寬量程渦輪
|
||||||
|
S
|
標準渦輪
|
|||||||
|
材 質
|
S
|
304不銹鋼
|
||||||
|
L
|
316（L）不銹鋼
|
|||||||
|
防爆
|
E
|
防爆型 （防爆等級：ExdⅡBT6）
|
||||||
|
壓力等級
|
N
|
常規 （參照表2）
|
||||||
|
H(x)
|
高壓 （參照表2）
|
|||||||
六、產品分類
|
產品圖片 |
|
|
|
|||
|
儀表型號 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
|
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA/脈沖 |
||
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
|
精度等級 |
1.0～0.5級 |
1.0～0.5級 |
1.0～0.5級 |
|||
|
測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
|||
|
顯示器 |
無 |
無 |
有 |
|||
|
通訊接口 |
無 |
無 |
無 |
可選RS485 |
||
|
通訊協議 |
無 |
無 |
無 |
Moubus HART |
||
|
儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|||
|
防爆等級 |
無 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防護等級 |
IP60 |
IP65 |
IP65 |
|||
|
整機功耗 |
< 1W |
< 1W |
< 1W |
|||
|
儀表通經 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
|||
|
介質溫度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
|||
|
環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|||
